Мембранные осушители Atlac Copco

Каталог > Подготовка воздуха
Мембранные осушители SD
Осушители SD обеспечивают минимум перепада давления и расхода продувочного воздуха, гарантируя реальную экономию на энергетических затратах без ущерба надежности и производительности всего технологического процесса.
Производительность по максимуму достигается с помощью волоконной технологии Advanced Fiber technology. Данная разработка заключается в том, что покрытие мембран содержит тысячи полых волокон. По мере того, как влажный сжатый воздух проходит сквозь мембрану, ее покрытие удерживает между волокнами водяной пар, не мешая предстоящему движению дегидратированного воздуха.

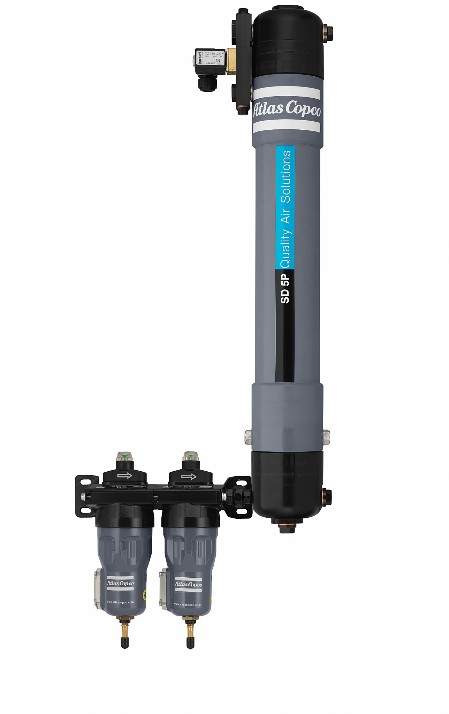

Мембранные осушители SD 1-7P-X Purge Control
Частицы воды и масла, содержащиеся в сжатом воздухе, увеличивают риск возникновения коррозии в пневматической системе и пневматических инструментах. Очищенный воздух значительно снижает риск возникновения коррозии и утечек в вашей системе. Осушители серии SD прекрасно справляются со своей задачей в ограниченных пространствах, при работе, требующей гибкого крепления, в зонах повышенной вибрации, а также в местах с неустойчивой температурой. Осушители серии SD отвечают жестким требованиями к безопасности и экологичности: в условиях малого расхода, в зонах без электроснабжения, в условиях взрывозащищенности, в зонах, где не допускается повышенный уровень шума, и в зонах, подверженных воздействию коррозии. Не требуют подключения к питанию. Благодаря тому, что для работы осушителей серии SD не требуется электричества, они могут использоваться на взрывозащищенных участках, например в лабораториях.



SD 1-7P-X Purge Control Мембранные осушители
Разница между точкой росы сжатого воздуха на входе в осушитель и на выходе из него (PDPS) 32 С
Модель



Модель



Каталожный №

Пропускная способность, FAD

Макс. давление

Падение давления

Потери на регенерацию

л/сек

м3/мин

бар

мбар

%

БЕЗ БЛОКА СИНХРОНИЗАЦИИ С КОМПРЕССОРОМ

Максимальное давление 7 бар

Atlas Copco SD 1P-7STD

8102485003

3,0

0,18

7

99

13,5

Atlas Copco SD 2P-7STD

8102485128

5,0

0,30

7

171

15,5

Atlas Copco SD 3P-7STD

8102485243

9,0

0,54

7

177

15,5

Atlas Copco SD 4P-7STD

8102485367

14,0

0,84

7

272

17,0

Atlas Copco SD 5P-7STD

8102485482

19,0

1,14

7

177

13,5

Atlas Copco SD 6P-7STD

8102485607

25,0

1,50

7

239

14,5

Atlas Copco SD 7P-7STD

8102485722

32,0

1,92

7

185

14,0

Максимальное давление 10 бар

Atlas Copco SD 1P-10STD

8102485045

4,0

0,24

10

100

10,0

Atlas Copco SD 2P-10STD

8102485169

7,0

0,42

10

175

11,5

Atlas Copco SD 3P-10STD

8102485284

12,0

0,72

10

177

11,0

Atlas Copco SD 4P-10STD

8102485409

19,0

1,14

10

277

13,0

Atlas Copco SD 5P-10STD

8102485524

25,0

1,50

10

175

10,0

Atlas Copco SD 6P-10STD

8102485649

34,0

2,04

10

248

10,5

Atlas Copco SD 7P-10STD

8102485763

44,0

2,64

10

200

11,5

Максимальное давление 13 бар

Atlas Copco SD 1P-STD

8102485086

5,0

0,30

13

104

8,0

Atlas Copco SD 2P-13STD

8102485201

8,5

0,51

13

175

9,0

Atlas Copco SD 3P-13STD

8102485326

14,0

0,84

13

176

9,5

Atlas Copco SD 4P-13STD

8102485441

22,0

1,32

13

248

11,0

Atlas Copco SD 5P-13STD

8102485565

32,0

1,92

13

182

8,0

Atlas Copco SD 6P-13STD

8102485680

42,0

2,52

13

250

8,0

Atlas Copco SD 7P-13STD

8102485805

55,0

3,30

13

191

9,5

С БЛОКОМ СИНХРОНИЗАЦИИ С КОМПРЕССОРОМ

Максимальное давление 7 бар

Atlas Copco SD 1P-7PC 230 50 CE

8102485011

3,0

0,18

7

99

13,5

Atlas Copco SD 2P-7PC 230 50 CE

8102485136

5,0

0,30

7

171

15,5

Atlas Copco SD 3P-7PC 230 50 CE

8102485250

9,0

0,54

7

177

15,5

Atlas Copco SD 4P-7PC 230 50 CE

8102485375

14,0

0,84

7

272

17,0

Atlas Copco SD 5P-7PC 230 50 CE

8102485490

19,0

1,14

7

177

13,5

Atlas Copco SD 6P-7PC 230 50 CE

8102485615

25,0

1,50

7

239

14,5

Atlas Copco SD 7P-7PC 230 50 CE

8102485730

32,0

1,92

7

185

14,0

Максимальное давление 10 бар

Atlas Copco SD 1P-10PC 230 50 CE

8102485052

4,0

0,24

10

100

10,0

Atlas Copco SD 2P-10PC 230 50 CE

8102485177

7,0

0,42

10

175

11,5

Atlas Copco SD 3P-10PC 230 50 CE

8102485292

12,0

0,72

10

177

11,0

Atlas Copco SD 4P-10PC 230 50 CE

8102485417

19,0

1,14

10

277

13,0

Atlas Copco SD 5P-10PC 230 50 CE

8102485532

25,0

1,50

10

175

10,0

Atlas Copco SD 6P-10PC 230 50 CE

8102485656

34,0

2,04

10

248

10,5

Atlas Copco SD 7P-10PC 230 50 CE

8102485771

44,0

2,64

10

200

11,5

Максимальное давление 13 бар

Atlas Copco SD 1P-13PC 230 50 CE

8102485094

5,0

0,30

13

104

8,0

Atlas Copco SD 2P-13PC 230 50 CE

8102485219

8,5

0,51

13

175

9,0

Atlas Copco SD 3P-13PC 230 50 CE

8102485334

14,0

0,84

13

176

9,5

Atlas Copco SD 4P-13PC 230 50 CE

8102485458

22,0

1,32

13

248

11,0

Atlas Copco SD 5P-13PC 230 50 CE

8102485573

32,0

1,92

13

182

8,0

Atlas Copco SD 6P-13PC 230 50 CE

8102485698

42,0

2,52

13

250

8,0

Atlas Copco SD 7P-13PC 230 50 CE

8102485813

55,0

3,30

13

191

9,5






Мембранные осушители SD 1-7N-X

Разница между точкой росы сжатого воздуха на входе в осушитель и на выходе из него (PDPS) 55 С
Модель



Модель



Каталожный №

Пропускная способность, FAD

Макс. давление

Падение давления

Потери на регенерацию

л/сек

м3/мин

бар

мбар

%

БЕЗ БЛОКА СИНХРОНИЗАЦИИ С КОМПРЕССОРОМ

Максимальное давление 7 бар

Atlas Copco SD 1N-7STD

8102485847

1,5

0,09

7

87

19,5

Atlas Copco SD 2N-7STD

8102485961

3,5

0,21

7

258

19,5

Atlas Copco SD 3N-7STD

8102486084

6,0

0,36

7

160

17,5

Atlas Copco SD 4N-7STD

8102486209

9,0

0,54

7

252

19,5

Atlas Copco SD 5N-7STD

8102486324

13,0

0,78

7

186

17,5

Atlas Copco SD 6N-7STD

8102486449

17,0

1,02

7

256

19,0

Atlas Copco SD 7N-7STD

8102486563

26,0

1,56

7

247

18,5

Максимальное давление 10 бар

Atlas Copco SD 1N-10STD

8102485888

2,0

0,12

10

86

14,0

Atlas Copco SD 2N-10STD

8102486001

4,5

0,27

10

245

13,5

Atlas Copco SD 3N-10STD

8102486126

8,0

0,48

10

157

13,0

Atlas Copco SD 4N-10STD

8102486241

15,0

0,90

10

246

13,5

Atlas Copco SD 5N-10STD

8102486365

18,0

1,08

10

191

13,0

Atlas Copco SD 6N-10STD

8102486480

22,0

1,32

10

246

13,5

Atlas Copco SD 7N-10STD

8102486605

35,0

2,10

10

245

13,5

Максимальное давление 13 бар

Atlas Copco SD 1N-13STD

8102485920

2,5

0,15

13

86

11,0

Atlas Copco SD 2N-13STD

8102486043

5,5

0,33

13

238

10,5

Atlas Copco SD 3N-13STD

8102486167

10,0

0,60

13

155

10,0

Atlas Copco SD 4N-13STD

8102486282

15,0

0,90

13

244

11,0

Atlas Copco SD 5N-13STD

8102486407

23,0

1,38

13

195

10,0

Atlas Copco SD 6N-13STD

8102486522

28,0

1,68

13

251

11,0

Atlas Copco SD 7N-13STD

8102486647

45,0

2,70

13

250

10,5

С БЛОКОМ СИНХРОНИЗАЦИИ С КОМПРЕССОРОМ

Максимальное давление 7 бар

Atlas Copco SD 1N-7PC 230 50 CE

8102485854

1,5

0,09

7

87

19,5

Atlas Copco SD 2N-7PC 230 50 CE

8102485979

3,5

0,21

7

258

19,5

Atlas Copco SD 3N-7PC 230 50 CE

8102486092

6,0

0,36

7

160

17,5

Atlas Copco SD 4N-7PC 230 50 CE

8102486217

9,0

0,54

7

252

19,5

Atlas Copco SD 5N-7PC 230 50 CE

8102486332

13,0

0,78

7

186

17,5

Atlas Copco SD 6N-7PC 230 50 CE

8102486456

17,0

1,02

7

256

19,0

Atlas Copco SD 7N-7PC 230 50 CE

8102486571

26,0

1,56

7

247

18,5

Максимальное давление 10 бар

Atlas Copco SD 1N-10PC 230 50 CE

8102485896

2,0

0,12

10

86

14,0

Atlas Copco SD 2N-10PC 230 50 CE

8102486019

4,5

0,27

10

245

13,5

Atlas Copco SD 3N-10PC 230 50 CE

8102486134

8,0

0,48

10

157

13,0

Atlas Copco SD 4N-10PC 230 50 CE

8102486258

15,0

0,90

10

246

13,5

Atlas Copco SD 5N-10PC 230 50 CE

8102486373

18,0

1,08

10

191

13,0

Atlas Copco SD 6N-10PC 230 50 CE

8102486498

22,0

1,32

10

246

13,5

Atlas Copco SD 7N-10PC 230 50 CE

8102486613

35,0

2,10

10

245

13,5

Максимальное давление 13 бар

Atlas Copco SD 1N-13PC 230 50 CE

8102485938

2,5

0,15

13

86

11,0

Atlas Copco SD 2N-13PC 230 50 CE

8102486050

5,5

0,33

13

238

10,5

Atlas Copco SD 3N-13PC 230 50 CE

8102486175

10,0

0,60

13

155

10,0

Atlas Copco SD 4N-13PC 230 50 CE

8102486290

15,0

0,90

13

244

11,0

Atlas Copco SD 5N-13PC 230 50 CE

8102486415

23,0

1,38

13

195

10,0

Atlas Copco SD 6N-13PC 230 50 CE

8102486530

28,0

1,68

13

251

11,0

Atlas Copco SD 7N-13PC 230 50 CE

8102486654

45,0

2,70

13

250

10,5



Универсальность
Осушители серии SD прекрасно справляются со своей задачей в ограниченных пространствах, при работе, требующей гибкого крепления, в зонах повышенной вибрации, а также в местах с неустойчивой температурой
Гарантия безопасности
Осушители серии SD отвечают жестким требованиями к безопасности и экологичности: в условиях малого расхода, в зонах без электроснабжения, в условиях взрывозащищенности, в зонах, где не допускается повышенный уровень шума, и в зонах, подверженных воздействию коррозии.
Работа в условиях со строгими требованиями
Благодаря тому, что для работы осушителей серии SD не требуется электричества, они могут использоваться на взрывозащищенных участках, например в лабораториях.
Дополнительная информация
Каталог мембранные осушители Atlas Copco серии SD
