Соединители типа 2РМТ
Каталог > Установочные изделия
Обозначение соединителей типа 2РМТ
Применение
Применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.
Описание конструкции
резьбовое сочленение
климатическое исполнение B
покрытие контактов: серебро, золото контакт - извлекаемый
метод монтажа: обжимка
климатическое исполнение B
покрытие контактов: серебро, золото контакт - извлекаемый
метод монтажа: обжимка
Электрические характеристики:
максимальное рабочее напряжение постоянного тока, не более: 560 В
сопротивление электрического контакта, не более, мОм: ∅ 1,0 - 7,5 ; ∅ 1,5 - 4,0
сопротивление изоляции в нормальных климатических условиях, не менее 1000 MОм
|
|
2РМ(Т) |
22 |
Б |
П |
Н |
10 |
Г |
1 |
А |
О |
1 |
А |
В |
|
Тип соединителя |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Типоразмер |
|||||||||||||
|
Вид корпуса: Б-блочный К-кабельный |
|||||||||||||
|
Вид патрубка: П-прямой У-угловой |
|||||||||||||
|
Вид гайки патрубка: Э -для экранированного кабеля Н - для неэкранированного кабеля |
|||||||||||||
|
Количество контактов |
|||||||||||||
|
Часть соединителя: Ш- вилка (штырь) Г- розетка (гнездо) |
|||||||||||||
|
Обозначение сочетания контактов: 1- все контакты 1,0 мм 2- контакты 1,0 мм и 1,5 мм |
|||||||||||||
|
Вид покрытия: А- золочение, В - серебрение |
|||||||||||||
|
Способ монтажа: обжатие |
|||||||||||||
|
Вид контакта: цилиндрический |
|||||||||||||
|
Исполнение по виду защищенности: А - незащищенное (для соединителей типа 2РМ), Б - защищенное (для соединителей типа 2РМТ) |
|||||||||||||
|
Всеклиматическое исполнение для соединителей типа 2РМТ |
|||||||||||||

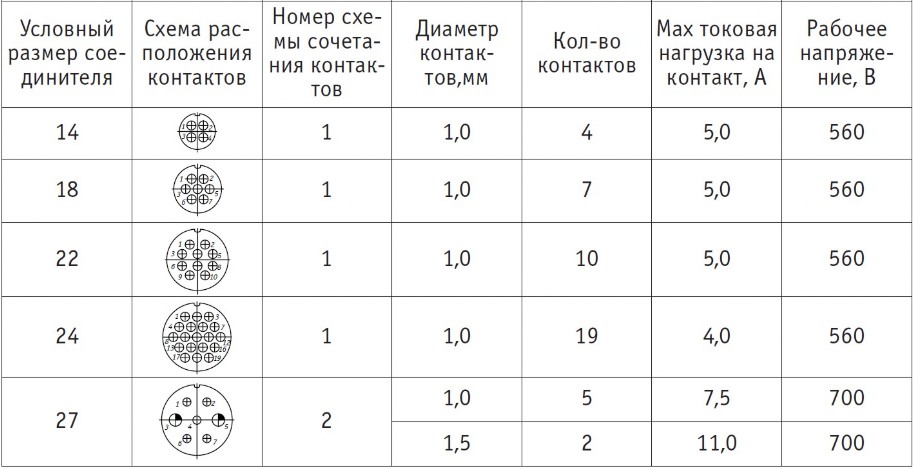

Схемы расположения контактов для соединителей типа 2РМТ14 - 2РМТ27

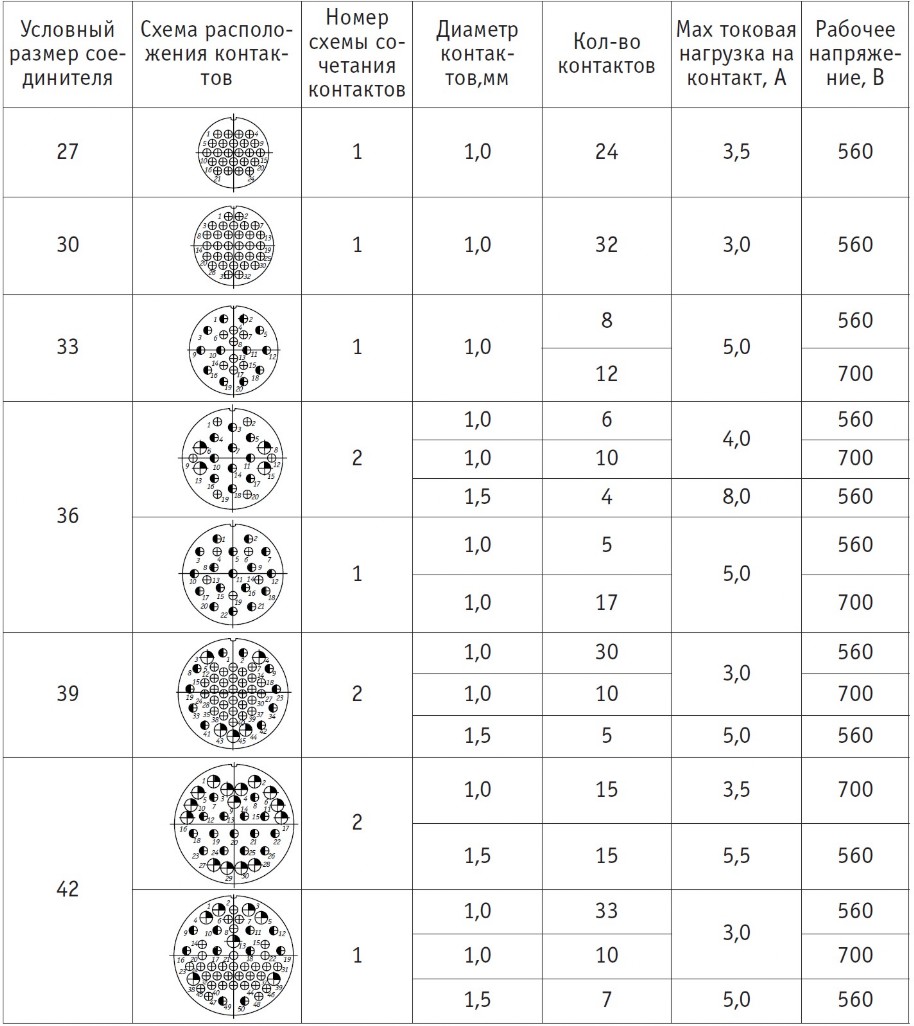

Схемы расположения контактов для соединителей типа 2РМТ27 - 2РМТ42
Дополнительная информация
Конструкция и размеры соединителей 2РМТ
