Соединители типа 2РМДТ
Каталог > Установочные изделия
Соединители (разъемы) 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (с частотой до 3 МГц) токов.
Соединители (разъемы) состоят из двух негерметичных частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей (разъемов) - без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Соединители (разъемы) предназначены для монтажа экранированным либо неэкранированным кабелем, это определяется видом концевой гайки патрубка.
Соединители (разъемы) 2РМДТ соответствуют техническим условиям ГЕ0.364.126ТУ (АШДК.434410.062ТУ).
|
2РМДТ |
22 |
Б (К) |
П(У) |
Н(Э |
0 |
10 |
Г (Ш) |
1 |
А (В) |
1 |
Л |
Б |
В |
|
Тип соединителя |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Условный размер корпуса
|
|||||||||||||
|
Вид корпуса: К – кабельный Б - блочный
|
|||||||||||||
|
Вид патрубка: П-прямой,У –угловой |
|||||||||||||
|
Вид гайки патрубка: Э - для экранированного кабеля Н - для неэкранированного кабеля
|
|||||||||||||
|
0 –хвостовики контактов развернуты на 180гр. |
|||||||||||||
|
Количество контактов:
|
|||||||||||||
|
Часть соединителя: Ш - вилка; Г-розетка
|
|||||||||||||
|
Сочетание контактов: см. табл. |
|||||||||||||
|
Покрытие контактов: А - золото, В - серебро |
|||||||||||||
|
Теплостойкость: 100°С |
|||||||||||||
|
Л - левая розетка (только для проходных вилок) |
|||||||||||||
|
Б-корпус приборный без левой резьбы |
|||||||||||||
|
Всеклиматическое исполнение |
|||||||||||||

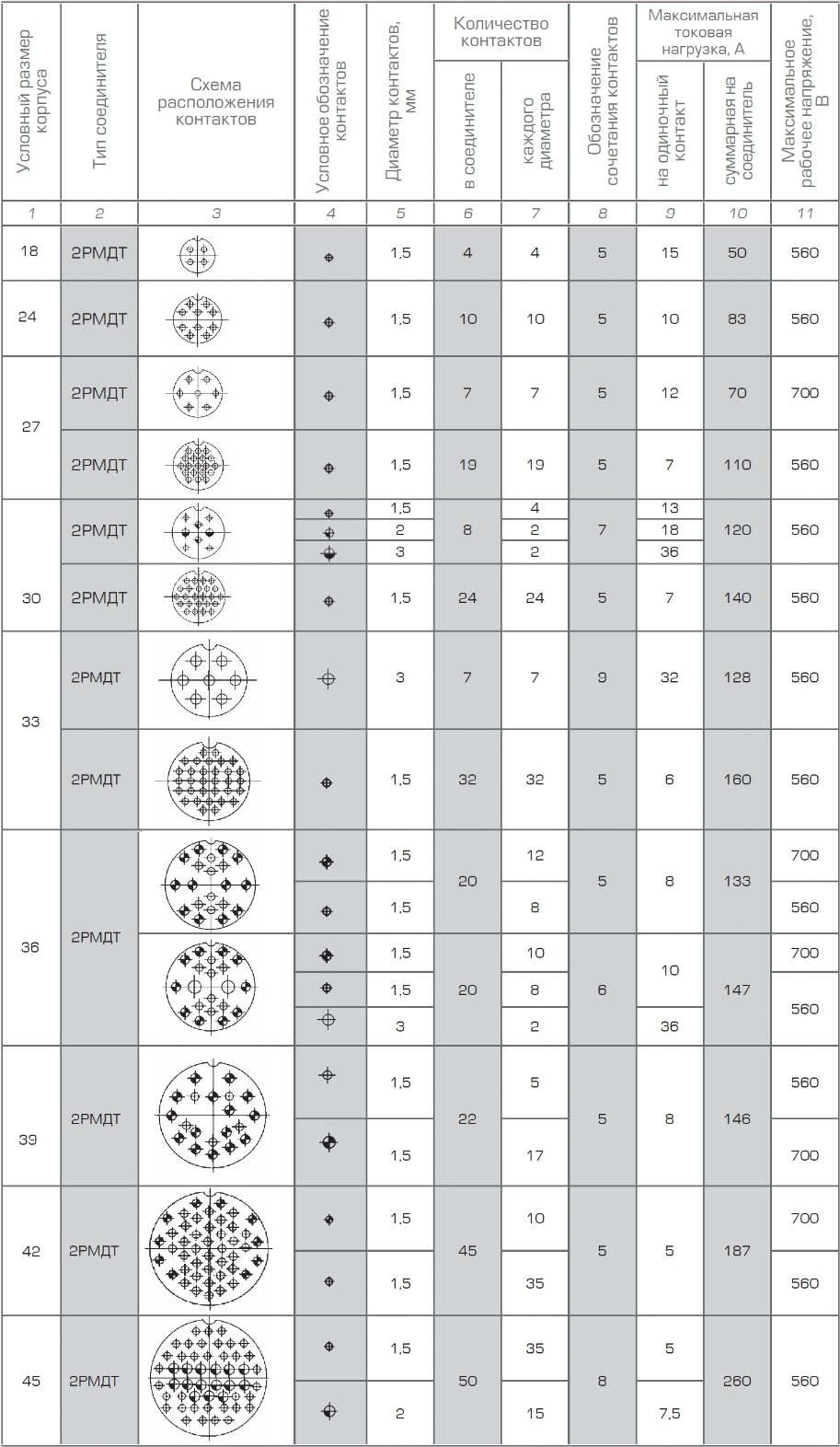

Схемы расположения контактов для соединителей типа 2РМДТ18 - 2РМДТ45
