Воздуходувки FPZ серия MS

"Сердцем" воздуходувки является крыльчатка находящаяся внутри тороидального канала.

Под воздействием центробежных сил поток попадает в канал, который благодаря своей конструкции толкает поток к основанию лопастей крыльчатки.

Таким образом, поток получает новое ускорение и приобретает винтообразную траекторию и нарастающее возрастание энергии.

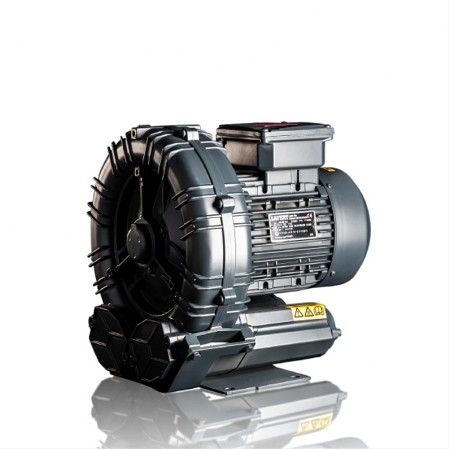

Воздуходувка вихревая FPZ срия MS

Одна крыльчатка одна ступень
Встроенный двигатель

Алюминиевая конструкция
Производительность до 1022 м3/ч(50Hz) / 1234 м3/ч(60Hz)
Температура окружающей среды от -15 до +40°C
Двухполюсные электродвигатели, одно- и трёхфазные асинхронные, тропическое исполнение F, класс защиты - IP55.
Нагнетание:
Производительность до 1234 м3/ч. Максимальное давление до 475 мбар

Таблицы - нагнетание FPZ серия MS

Model

Model	N 2900 rpm [kW]	N 3500 rpm [kW]	Q max 2900 rpm [m³/h]	Q max 3500 rpm [m³/h]	ΔP max 2900 rpm [hPa](mbar)	ΔP max 3500 rpm [hPa](mbar)	Leq¹ 2900 rpm (Lp)[dB(A)]	Leq¹ 3500 rpm (Lp)[dB(A)]	Weight² max [kg]
K04-MS	1,1	1,25	137	166	200	175	62,8	64,8	20
K04-MS	1,5	1,7	137	166	250	250	63	65	24
K05-MS	1,5	1,7	219	265	175	160	68,5	70,5	28
	2,2	2,5	219	265	270	260	68,8	70,8	30,5
	3	3,4	219	265	300	350	69,1	71,1	36
K06-MS	2,2	2,5	304	366	160	125	71	73	35
	3	3,4	304	366	240	220	71,3	73,3	37,5
	4	4,6	304	366	340	325	71,6	73,6	47
K07-MS	4	4,6	414	499	280	250	75,5	77,5	59
K07-MS	5,5	6,3	414	499	350	375	75,8	77,8	71,5
K08-MS	5,5	6,3	536	647	250	250	76,5	78,5	73
K08-MS	7,5	8,6	536	647	375	350	76,8	78,8	81,5
K09-MS	5,5	6,3	663	800	210	150	76,7	78,7	82,5
	7,5	8,6	663	800	290	250	77	79	91
	9,2	10,6	663	800	350	325	77,2	79,2	100
	11	12,6	663	800	425	400	77,5	79,5	122
K10-MS	7,5	8,6	782	944	225	175	77	79	93,5
	9,2	10,6	782	944	300	270	77,5	79,5	102,5
	11	12,6	782	944	350	325	77,9	79,9	124,5
	15	17,2	782	944	450	475	78,1	80,1	143
K11-MS	11	12,6	915	1105	300	250	78,9	80,9	128
	15	17,2	915	1105	400	350	79,2	81,5	146,5
	18,5	21,2	915	1105	475	475	82,1	84,1	148,5
K12-MS	11	12,6	1022	1234	200	150	79,4	81,4	131,5
	15	17,2	1022	1234	300	275	79,7	81,7	150
	18,5	21,2	1022	1234	425	375	82,6	84,6	152
K75-MS	5,5	6,3	477	576	250	200	76,2	78,2	72
K75-MS	7,5	8,6	477	576	325	300	76,5	78,5	80,5

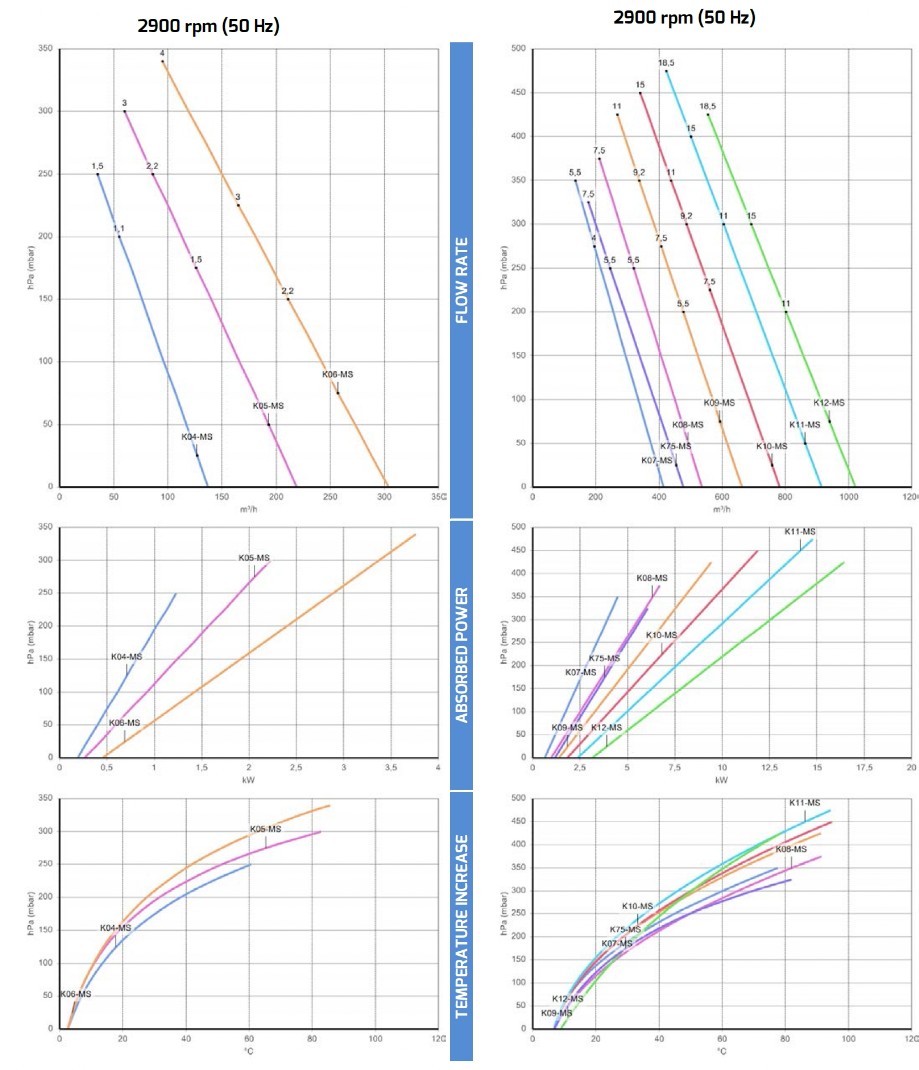

Графики - нагнетание FPZ серия MS

Таблицы - вакуум FPZ серия MS

Model

Model	N 2900 rpm [kW]	N 3500 rpm [kW]	Q max 2900 rpm [m³/h]	Q max 3500 rpm [m³/h]	ΔP max 2900 rpm [hPa](mbar	ΔP max 3500 rpm [hPa](mbar	Leq¹ 2900 rpm (Lp)[dB(A)]	Leq¹ 3500 rpm (Lp)[dB(A)]	Weight² max [kg]
K04-MS	1,1	1,25	137	166	200	175	61,8	63,8	20
K04-MS	1,5	1,7	137	166	-	250	-	64	24
K05-MS	1,5	1,7	219	265	175	160	67,5	69,5	28
	2,2	2,5	219	265	240	260	67,8	69,8	30,5
	3	3,4	219	265	-	275	-	70,1	36
K06-MS	2,2	2,5	304	366	160	125	70	72	35
	3	3,4	304	366	240	220	70,3	72,3	37,5
	4	4,6	304	366	270	275	70,6	72,6	47
K07-MS	4	4,6	414	499	280	250	74,5	76,5	59
K07-MS	5,5	6,3	414	499	-	-	-	-	71,5
K08-MS	5,5	6,3	536	647	250	250	75,6	77,6	73
K08-MS	7,5	8,6	536	647	300	325	75,9	77,9	81,5
K09-MS	5,5	6,3	663	800	210	150	75,8	77,8	82,5
	7,5	8,6	663	800	290	250	76,1	78,1	91
	9,2	10,6	663	800	-	-	-	-	100
	11	12,6	663	800	-	-	-	-	122
K10-MS	7,5	8,6	782	944	225	175	76,2	78,2	93,5
	9,2	10,6	782	944	300	270	76,7	78,7	102,5
	11	12,6	782	944	325	325	77	79	124,5
	15	17,2	782	944	-	-	-	-	143
K11-MS	11	12,6	915	1105	300	250	79,5	81,5	128
	15	17,2	915	1105	350	350	80,3	82,3	146,5
	18,5	21,2	915	1105	-	-	-	-	148,5
K12-MS	11	12,6	1022	1234	200	150	80	82	131,5
	15	17,2	1022	1234	300	275	80,8	82,8	150
	18,5	21,2	1022	1234	325	350	83,7	85,7	152
K75-MS	5,5	6,3	477	576	250	200	75,2	77,2	72
K75-MS	7,5	8,6	477	576	-	-	-	-	80,5

Графики - вакуум FPZ серия MS
