Соединители типа ШР

Каталог > Установочные изделия

Соединители ШР nредназначены для работы в электрических цеnях nостоянного, переменного (частотой до 3МГц) токов nри наnряжении до 850 В амплитудное значение).

Применение

Применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения

Конструкция

Резьбовое сочленение, климатическое исполнение УХЛ, покрытие контактов: серебро, никель метод монтажа: пайка

Климатические характеристики

Температура окружающей среды, °С: от минус 60 до плюс 60
Смена температур, °С: от минус 60 до плюс 110(с учетом температуры перегрева контактов)

Атмосферное пониженное давление рабочее, Па (мм.рт.ст.) 1,3х10-4 (10-6)

Обозначение соединителей типа ШР

Обозначение соединителей типа ШР

	ШР	20	П	4	Э	Ш	8	Н
Тип
Типоразмер 20 (12, 16, 28, 32, 36, 40, 48, 55, 60)
Конструктивное исполнение: Приборный соединитель П - без патрубка ПК - с прямым патрубком СК - с угловым патрубком Кабельный соединитель П - с прямым патрубком У - с угловым патрубком

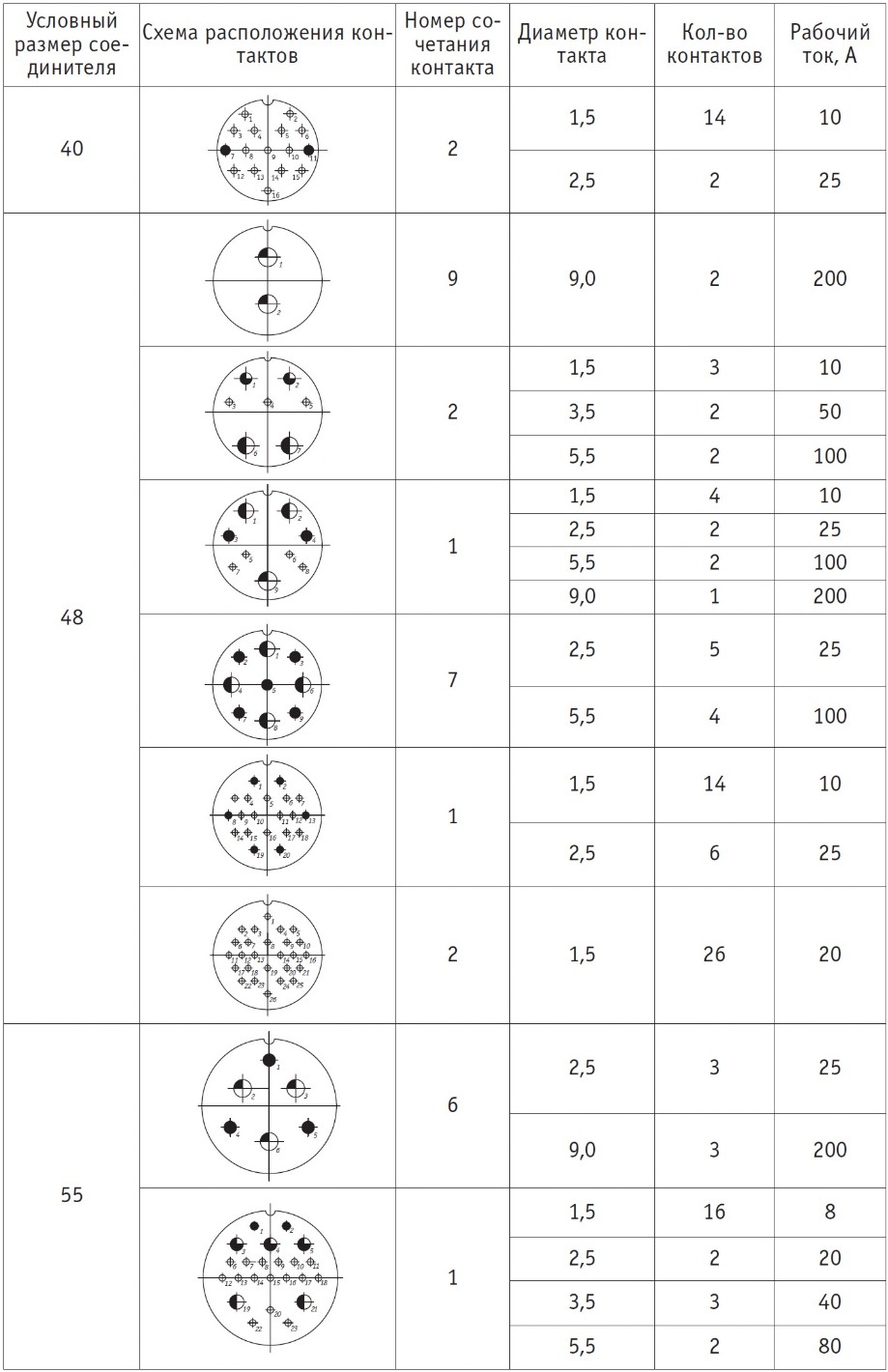

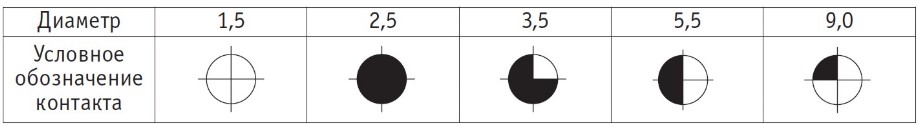

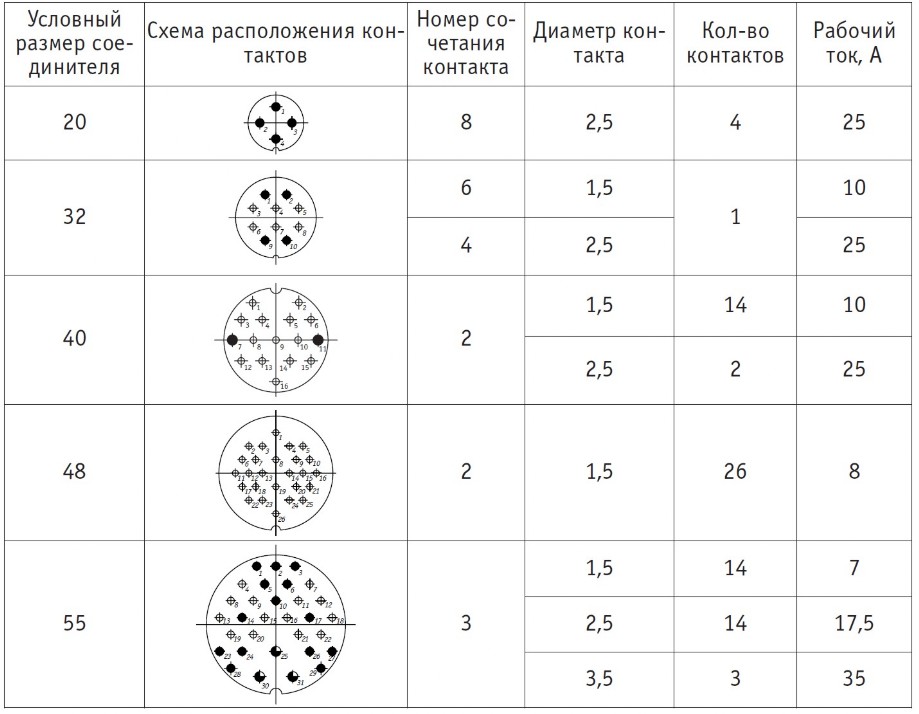

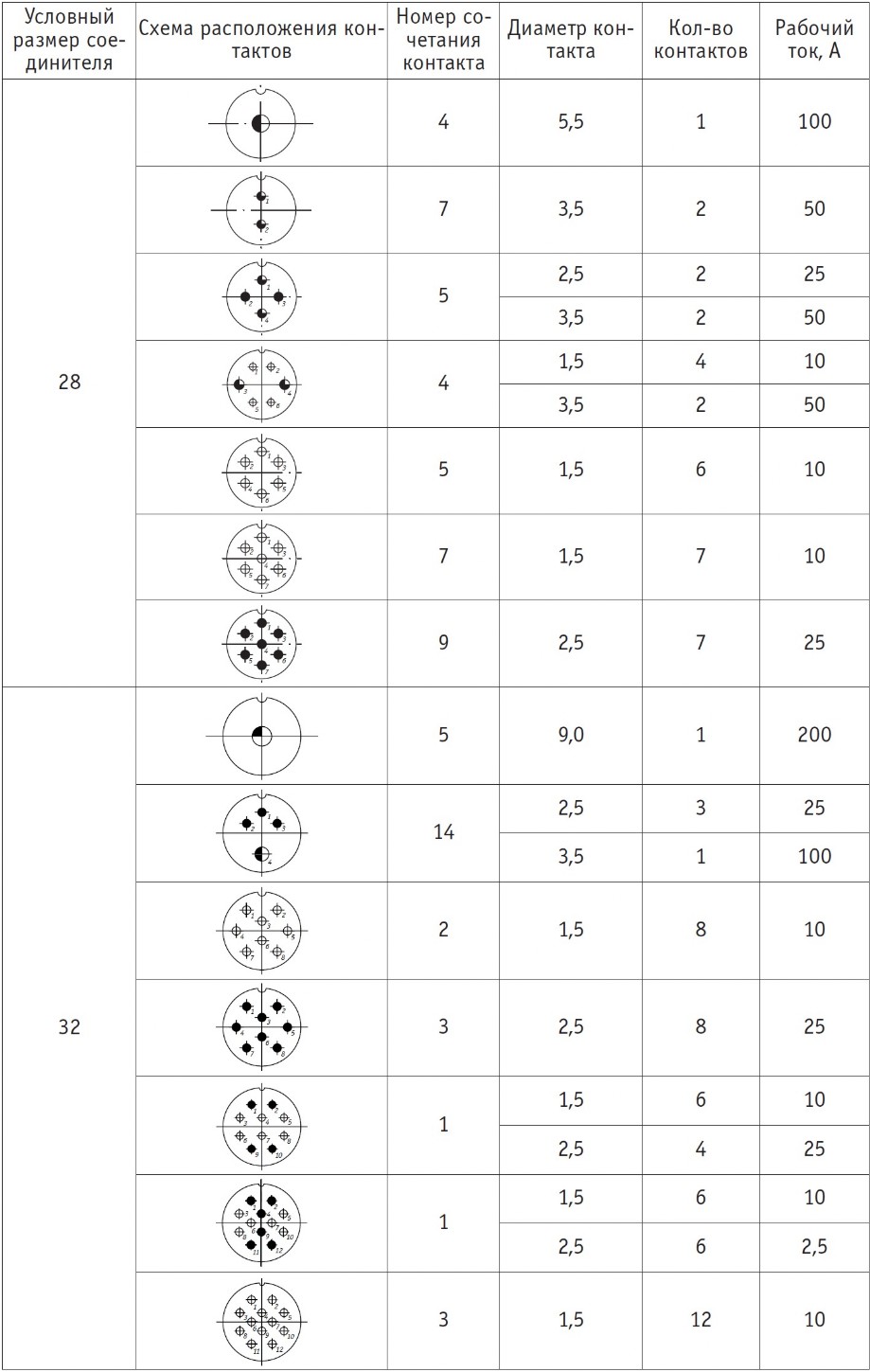

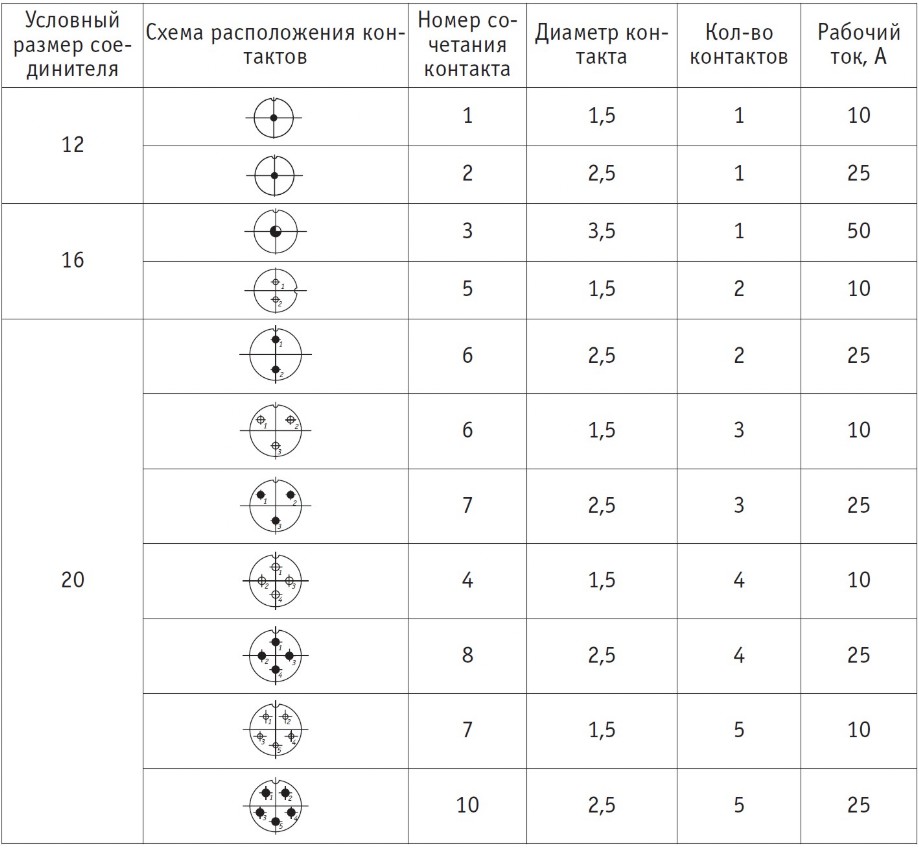

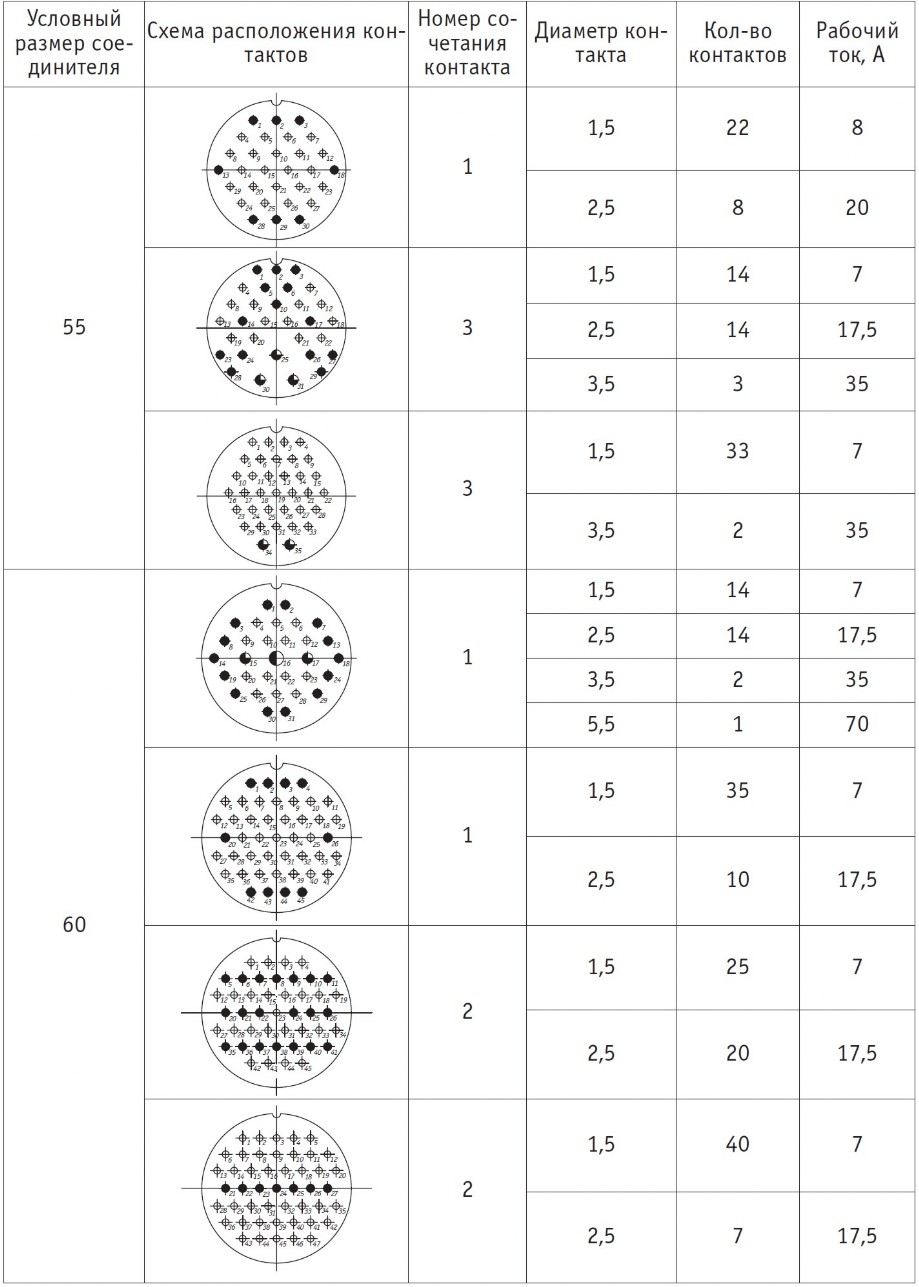

Количество контактов (см. схемы расположения контактов)
Вид гайки патрубка Э - для экранированного кабеля (см. примечание 1) Н - для неэкранированного кабеля
Вид контактов: Приборный соединитель Ш - вилка (штырь) Г - розетка (гнездо) Кабельный соединитель Ш - розетка (гнездо) Г - вилка (штырь)
Сочетание контактов (см. схемы расположения контактов и примечание 3)
Дополнительный элемент для соединителей, выпускаемых по бРО.364.028 ТУ Н - покрытие никель
