Соединители типа СШР
Каталог > Установочные изделия
|
Обозначение соединителей типа СШР |
||||||||
|
|
СШР |
36 |
П |
15 |
Э |
Ш |
5 |
Н |
|
Тип |
|
|
|
|
|
|
||
|
Типоразмер 36 (20, 28, 32, 48, 55, 60) |
||||||||
|
Конструктивное исполнение: Приборный соединитель П - без патрубка Кабельный соединитель П - с прямым патрубком У - с угловым патрубком |
||||||||
|
Количество контактов (см. схемы расположения контактов) |
||||||||
|
Вид гайки патрубка Э - для экранированного кабеля (см. примечание 1) |
||||||||
|
Вид контактов: Приборный соединитель Ш - вилка (штырь) Г - розетка (гнездо) Кабельный соединитель Ш - розетка (гнездо) Г - вилка (штырь) (см. примечание 2) |
||||||||
|
Сочетание контактов (см. схемы расположения контактов) |
||||||||
|
Дополнительный элемент для соединителей, выпускаемых по бРО.364.028 ТУ Н - покрытие никель |
||||||||
Условное обозначение контактов

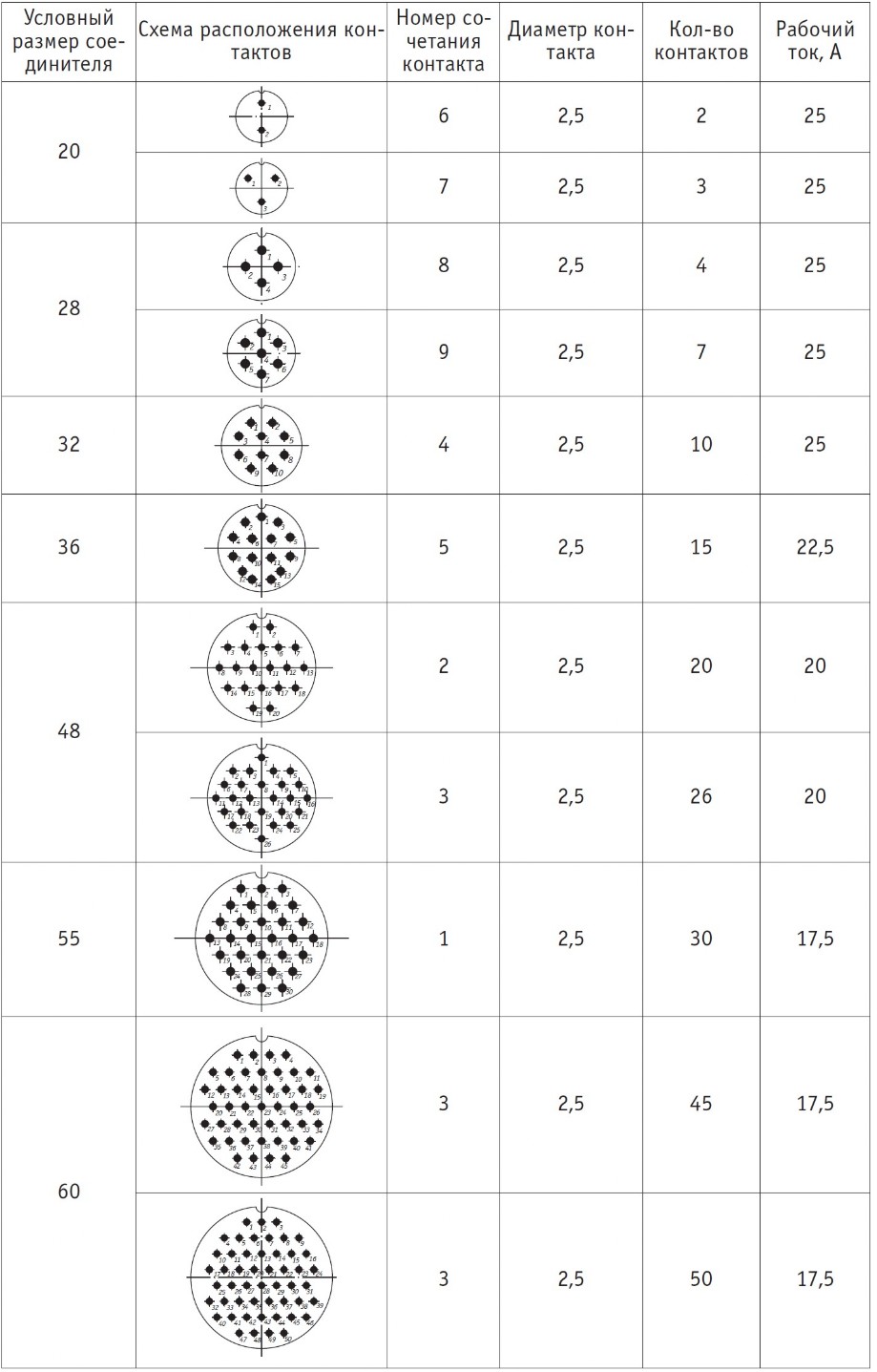

Схемы расположения контактов для соединителей типа СШР
Дополнительная информация
Конструкция и размеры соединителей ШР и СШР
